精密钣金测量仪
详情介绍

测量原理tim .jpg

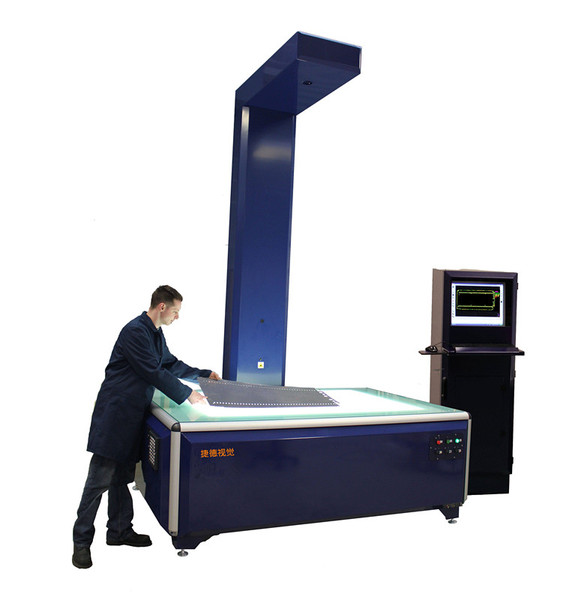

捷德视觉精密钣金测量仪采用工业级图像采集系统在 1秒钟之内获取零件的完整轮廓,并通过自主开发的检测软件将其与原始CAD图形自动进行全面比较,生成彩色偏差图。偏差图上不同偏差线的颜色代表了零件实际轮廓相对于原始CAD图形不同的偏差程度。轮廓的偏差程度、多余轮廓或者漏加工的轮廓一目了然。CAD文件上的尺寸标注信息以及对应的实测值、偏差量等信息都可以在尺寸列表中显示出来,并根据需要输出检测报告。

主要功能

> 自动生成彩色偏差图
> 自动统计和标记缺失轮廓、多余轮廓和错误轮廓
> 真正的虚拟卡尺功能
> 在线手工尺寸标注和测量
> 自动生成基于CAD尺寸标注的尺寸列表和检测报告
> 兼容支持DXF、DWG格式的CAD图形文件
> 单一操作窗口设计,操作者无需切换窗口即可完成全部操作
> SPC统计过程控制
> 超长零件自动拼接
> 图形对比功能
> 逆向工程
